컴퓨터그래픽스 래스터라이저(2)

Keywords

• viewport
• screen space
• viewport transform
• fragments
• linear interpolation
• bilinear interpolation
• normal interpolation



Viewport

viewport transform에서의 "viewport"란 무엇일까?

* 컴퓨터 스크린에 있는 윈도우 -> window space, screen space

* viewport = scene이 projection 되는 직사각형 screen space

* screen space = 3D 공간, 따라서 viewport = 3D 공간

  * depth(z-axis)가 존재한다

  * 왼손좌표계를 따른다





[Recap]

object space -> world transform -> world space

world space -> view transform -> camera space

camera space -> projection transform -> clip space

clip space -> viewport transform -> screen space

* clip space 왼손좌표계 & screen space 왼손좌표계





Viewport Transform

* clip space에서 정의된 (폭, 깊이, 높이)가 (2,2,2) 정육면체 공간 속 폴리곤 오브젝트를 (w, h, z) screen space에 있는 폴리곤 오브젝트로 변환

  1. scaling -> 2. translation



* 통상적으로 minZ -> 0.0, maxZ -> 1.0, minX -> 0.0, minY -> 0.0 세팅하며,

따라서 viewport transform 행렬식은 아래와 같아진다

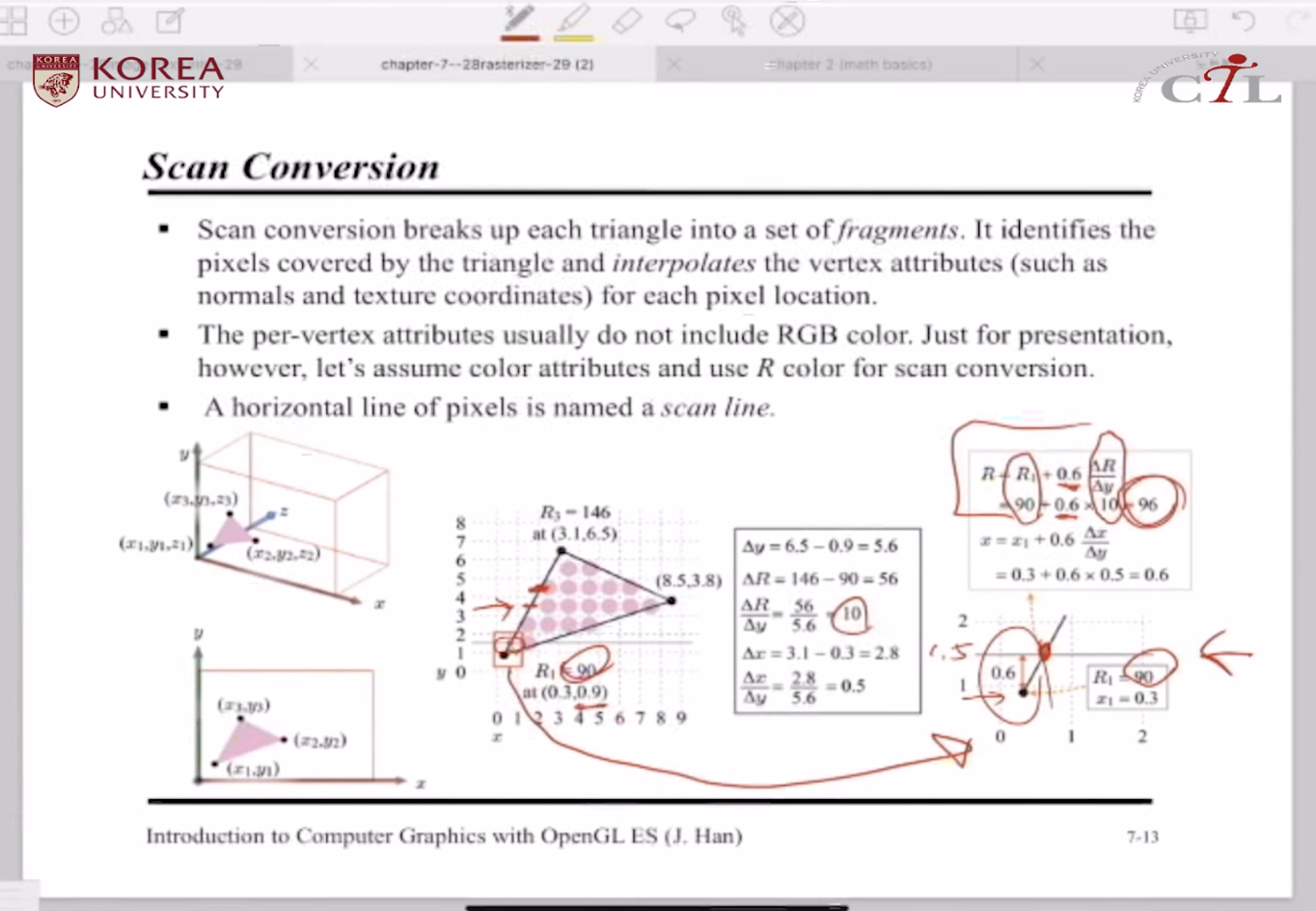

Scan Conversion (=bilinear interpolation)

* 스캔 컨버전: 각각의 삼각형 폴리곤을 fragment 셋으로 나누는 작업.

  1. 각 삼각형이 차지하는 픽셀 영역을 확인한다.

  2. 각각의 픽셀 위치에 대하여 normals, texture coordinates 등 vertex attributes를 보간(interpolate) 한다.



[보간 프로세스] -> Bilnear interpolation

y축을 따라서 선형보간 + x축을 따라서 선형보간

* 선분을 따라 선형 보간 : scan line(수평 단위선)을 한 단위씩 올리면서 선분과 겹치는 부분만 한정

* y 증가에 따른 x, R의 증가(=기울기)를 계산

* y 1단위 증가에 따라 scan line과 교차되는 선분의 점에 대해, 변화하는 x, R값과 함께, 시작값(ex. \(R_1=90\)) 및 끝값(ex. \(\R_3=146)) 을 이용하여 선형보간

* 동일한 방식으로, scan line을 따라서 x값에 대응되는 R 변화량을 이용하여 수평 보간 (시작값, 끝값은 y 수직축 기준 변화량을 이용해 구해줌)





Normal Interpolation

* 꼭지점(vertex)마다 할당된 3차원 normal 좌표 \((n_x, n_y, n_z)\)에 대해 수행하는 bilinear interpolation

* 2차원 좌표로 구성되는 texture coordinates에 대한 보간도 동일 방식으로 수행된다

* 이렇게 보간 처리된 normal, texture coordinates 정보를 fragments라고 부른다.

  -> fragments는 해당 픽셀의 색상 정보를 결정하기 위하여 사용된다.
